Quantum Electric Transformadores


EMPRESA

Con 22 años de experiencia en el medio. Fabricamos y Comercializamos Transformadores de Distribución Monofásicos y Trifásicos de aplicación Comercial, Residencial e Industrial, en sus variedades de tipo Poste, Subestación y Pedestal. Todo esto con Capital, Diseño y Manufactura México-Estadounidense.
Nuestra Planta de Manufactura se encuentra situada estratégicamente en la Ciudad de Celaya, Guanajuato al centro del país, donde contamos con oficinas corporativas y de negocios. También contamos con Centros de Negocios en la ciudad de Guadalajara, Jalisco y Querétaro además de un amplio grupo de distribuidores a lo largo de la República Mexicana, así como ventas internacionales en la ciudad de Panamá.
Nuestros Transformadores están diseñados y fabricados de acuerdo a las normas vigentes, esto incluye los requisitos de eficiencia y seguridad especificados en la Norma Oficial Mexicana NOM-002-SEDE/ENER-2014. Así como las normas mexicanas NMXJ-116-2014 ANCE, NMX-J-285-2016 ANCE y NMX-J-169-2005 que indica métodos de pruebas. Además de los prototipos aprobados por CFE bajo la especificación NRF-025-CFE y K0000-04.
Contamos con una moderna infraestructura tecnológica que nos permite hacer frente a los requerimientos y demandas del mercado.
Nuestro compromiso es ofrecer siempre productos de calidad que cumplen con las normas vigentes de fabricación, los precios y tiempos de entrega más competitivos del mercado.

Nuestra Misión

Lograr la excelencia de nuestros productos y ser los proveedores de mayor confiabilidad.

Nuestra Visión

En Quantum Electric, trabajamos en equipo con la convicción y la acción enfocados a satisfacer y exceder los requerimientos y necesidades de nuestros clientes

Nuestros Valores

Nuestros Clientes: Nos sensibilizamos ante las necesidades de nuestros Clientes, y nos inspiran sus proyectos.

Nuestro Trabajo: Nuestro empeño y responsabilidad se finca en alcanzar la excelencia, y trabajamos con perseverancia e inteligencia para lograrlo.

Nuestros Colaboradores: Nos comprometemos con el equipo, aportando nuestro deber al proyecto para lograr juntos un fin común.

Nuestra actitud y filosofía: Disponemos de una actitud abierta a los cambios e innovación humana. Nos importan los valores y son 4 los pilares en nuestra empresa: lealtad, responsabilidad, disciplina e inteligencia.

Política de Calidad

Fabricar nuestros productos con la calidad adecuada al uso y necesidades de los consumidores y como respuesta a la demanda del mercado.
Conseguir la satisfacción de nuestros consumidores y clientes gracias a la calidad de nuestros productos y el servicio que ofrecemos.
No proveer ni embarcar productos defectuosos bajo ninguna circunstancia.
Cumplir fielmente nuestros compromisos, siendo que esto una regla de oro en toda relación de negocios.
Ocuparnos por la integridad física y moral de nuestros empleados, creándoles un ambiente de trabajo agradable, seguro y confiable.

NUESTRAS INSTALACIONES


Amplias oficinas completamente equipadas, con equipo de cómputo, proyección, salas de juntas, centro de negocios, salón de eventos y exposiciones, así como instalaciones deportivas y recreativas como canchas de futbol profesional, gimnasio, etc. Así como nuestra flotilla de vehículos ejecutivos y vehículos de carga pesada complementan los beneficios que ofrecemos como fabricante.

En cuanto a nuestro proceso de producción que más adelante explicamos a detalle contamos con, Máquinas precisas de corte y dobles, cabina de samblast, máquina de corte y ensamblado de núcleos, laboratorio de pruebas, sistema de pintura en polvo, Horno de secado de partes vivas, Contenedor del líquido aislante, entre otras.

Personal calificado y entre otra ventajas, un equipo de Ingenieros que a diario fabrican Transformadores de CLASE MUNDIAL.

Oficinas Quantum
Centro de Negocios Quantum
Frente Planta Quantum
Almacén Quantum
Salones de Uso Quantum
Patio Quantum
Patio Quantum


CLIENTES Y PROVEEDORES







  • Pedestal monofasico
  • Pedestal monofasico

CAPACIDADES PREFERENTES: 25, 37.5, 50, 75, 100kVA.

VOLTAJES PREFERENTES A.T.: 13,200, 13,800, 23,000, 33,000 Y 34,500V.

VOLTAJES PREFERENTES B.T.: 240/120 y 480/240V.

PRUEBAS DE LABORATORIO

  • Resistencia de aislamientos de los devanados
  • Pérdidas en vacío y corriente de excitación
  • Perdidas en los devanados e impedancia
  • Relación de transformación y polaridad
  • Resistencia óhmica de los devanados
  • Rigidez dieléctrica del aceite
  • Potencial inducido
  • Potencial aplicado
  • Hermeticidad

CERTIFICACIÓN

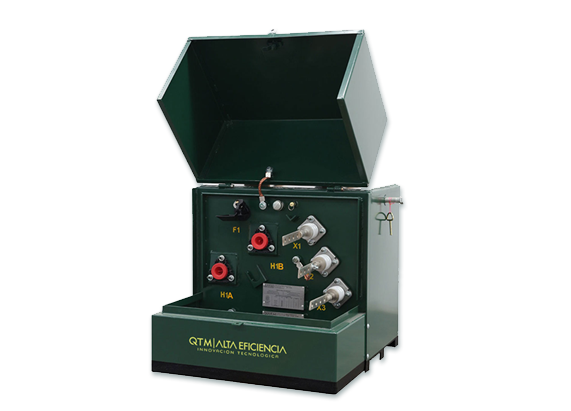

TRANSFORMADOR TIPO PEDESTAL MONOFÁSICO

Transformador eléctrico de distribución para líneas subterráneas.
Montaje en base de concreto y operación intemperie.


Tipo: Frente muerto
Operación Radial (Paralelo) Anillo (Serie)
Temperatura: Sobreelevación de temperatura de 65° C y en tipo costa 55° C.
Tanque: Acero al carbón y/o acero inoxidable.
Altitud de operación: 2,300 m.s.n.m
Enfriamiento: ONAN (Aceite mineral y/o vegetal FR3)
Frecuencia: 60 Hz.
Núcleo: Tipo Wescore
Recubrimiento: Pintura en polvo por método electroestático 3 mills de espesor.

  • Boquillas de alta tensión tipo pozo de 200amp.
  • Boquillas de baja tensión tipo espada
  • Cambiador de derivaciones externo
  • Porta fusible bayoneta: fusible de expulsión
  • Válvula de alivio de sobre presión operación manual y charola escurrimientos
  • Provisión para conexión Tierra
  • Cerradura Tipo “G” tropicalizada
  • Bisagras de acero inoxidable
  • Placa de características
  • Indicador de falla (En caso de requerirlo)
  • Tapa sellada (Especificación CFE)
  • Soldaduras lisas
  • Diseño simétrico
  • Tapa forma diamante
  • Derivación de Agua fluvial
  • Soporte para conexiones tipo codo
  • Recubrimiento inferior anticorrosivo



  • Pedestal trifasico
  • Pedestal trifasico

CAPACIDADES PREFERENTES: 30, 45, 75, 112.5 150, 225, 300, 500, 750, 1000, 1500, 2000kVA

VOLTAJES PREFERENTES A.T.: 13,200, 13,800, 23,000, 33,000 Y 34,500V.

VOLTAJES PREFERENTES B.T.: 200Y/127, 440Y/254, 460Y/266, 480Y/277.

PRUEBAS DE LABORATORIO

  • Resistencia de aislamientos de los devanados
  • Pérdidas en vacío y corriente de excitación
  • Perdidas en los devanados e impedancia
  • Relación de transformación y polaridad
  • Resistencia óhmica de los devanados
  • Rigidez dieléctrica del aceite
  • Potencial inducido
  • Potencial aplicado
  • Hermeticidad

CERTIFICACIÓN

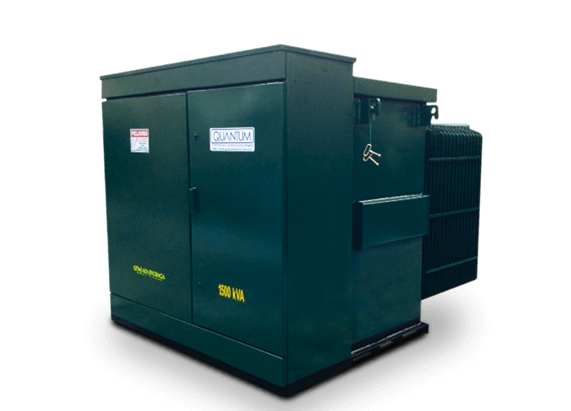

TRANSFORMADOR TIPO PEDESTAL TRIFÁSICO

Transformador eléctrico de distribución para líneas subterráneas.
Montaje en base de concreto y operación intemperie.


Tipo: Frente muerto
Operación: Delta-Estrella ó Estrella-Estrella.
Conexión: Radial (Paralelo) Anillo (Serie)
Temperatura: Sobreelevación de temperatura de 65° C y en tipo costa 55° C
Taque: Acero al carbón y/o Acero inoxidable.
Altitud de Operación: 2,300 m.s.n.m
Enfriamiento: ONAN (Aceite mineral y/o vegetal FR3)
Frecuencia: 60 Hz.
Núcleo: Tipo Wescore
Recubrimiento: Pintura en polvo por método electroestático 3 mills de espesor.


  • Boquillas de alta tensión tipo pozo de 200 y/o perno de 600 amp
  • Boquillas de baja tensión espada
  • Cambiador de derivaciones externo
  • Porta fusible bayoneta: fusible limitador y fusible de expulsión
  • Seccionador de 2 posiciones
  • Cambiador de derivaciones de 5 posiciones 2.5% c/u 2 arriba y 2 abajo
  • Válvula de alivio de sobre presión, operación manual
  • Válvula de drenado y charola de escurrimientos
  • Conexiones para tierra física alta y baja presión
  • Bisagras de acero inoxidable
  • Cerradura tipo “G” tropicalizada
  • Indicador del nivel liquido aislante y de temperatura ( 225kVA )
  • Placa de características
  • Tapa sellada (Especificación CFE)
  • Soldaduras lisas
  • Diseño simétrico
  • Tapa forma diamante
  • Derivación de Agua fluvial
  • Bisagras internas



Pedestal monofasico tipo poste

CAPACIDADES PREFERENTES: 10, 15, 25, 37.5, 50 kVA.

VOLTAJES PREFERENTES A.T.I.: 13,200, 23,000, 33,000 y 34,500V , 13,200YT/7620, 22,860YT/13,200, 33,000YT/10,050, 34,500YT/19,919V.

VOLTAJES PREFERENTES B.T.: 120/240

PRUEBAS DE LABORATORIO

  • Resistencia de aislamientos de los devanados
  • Pérdidas en vacío y corriente de excitación
  • Perdidas en los devanados e impedancia
  • Relación de transformación y polaridad
  • Resistencia óhmica de los devanados
  • Rigidez dieléctrica del aceite
  • Potencial inducido
  • Potencial aplicado
  • Hermeticidad

CERTIFICACIÓN

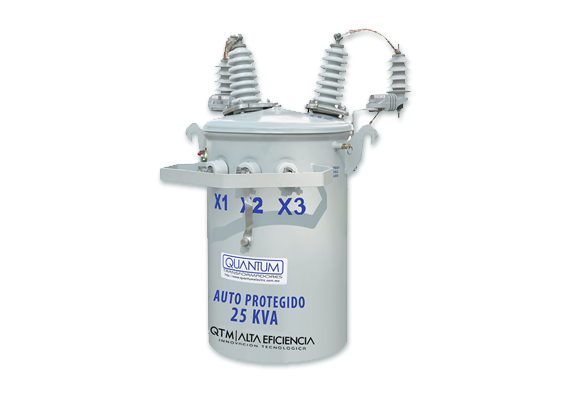

TRANSFORMADOR TIPO POSTE MONÓFASICO

Transformador eléctrico de distribución para líneas aéreas.
Montaje en poste y operación intemperie.


Tipo: Poste
Temperatura: Sobreelevación de temperatura de 65° C y en tipo costa 55° C
Taque: Acero al carbón y/o acero inoxidable.
Altitud de Operación : 2,300 m.s.n.m
Enfriamiento: ONAN (Aceite mineral y/o vegetal FR3)
Frecuencia: 60 Hz.
Núcleo: Tipo Wescore
Devanados: Cobre-Aluminio
Recubrimiento: Pintura en polvo por método electroestático 3 mills de espesor.


  • Cambiador de derivaciones de 5 posiciones 2.5% c/u 2 arriba y 2 abajo
  • Válvula de alivio de sobre presión, operación manual y charola de escurrimientos
  • Válvula de drenado
  • Conexiones para tierra física alta y baja presión
  • Placa de características



  • transformador trifasico tipo poste
  • transformador trifasico tipo poste

CAPACIDADES PREFERENTES: 15, 30, 45, 75, 112.5 y 150kVA

VOLTAJES PREFERENTES A.T.I.: 13,200, 13,800, 23,000, 33,000 y 34,500V.

VOLTAJES PREFERENTES B.T.: 200Y/127, 440Y/254, 460Y/266, 480Y/277.

PRUEBAS DE LABORATORIO

  • Resistencia de aislamientos de los devanados
  • Pérdidas en vacío y corriente de excitación
  • Perdidas en los devanados e impedancia
  • Relación de transformación y polaridad
  • Resistencia óhmica de los devanados
  • Rigidez dieléctrica del aceite
  • Potencial inducido
  • Potencial aplicado
  • Hermeticidad

CERTIFICACIÓN

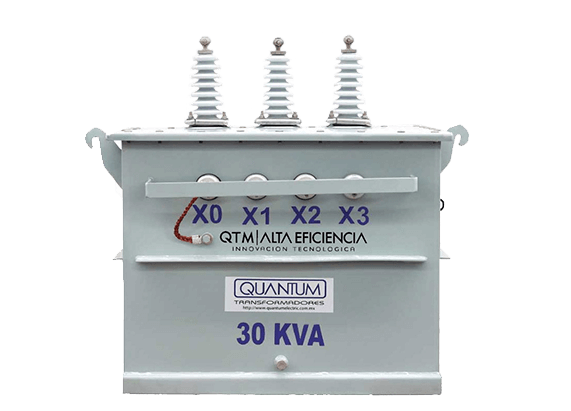

TRANSFORMADOR TIPO POSTE TRIFÁSICO

Transformador eléctrico de distribución para líneas aéreas.
Montaje en poste y operación intemperie.


Conexión: Delta-Estrella ó Estrella-Estrella
Temperatura Sobreelevación de temperatura de 65° C y en tipo costa 55° C
Tanque: Acero al carbón
Altitud de operación: 2,300 m.s.n.m
Enfriamiento : ONAN (Aceite mineral y/o vegetal FR3)
Frecuencia : 60 Hz.
Clase: 15, 25 y 34.5kV.
Núcleo: Tipo Wescore
Recubrimiento: Pintura en polvo por método electroestático 3 mills de espesor.


  • Boquillas de porcelana para alta y baja tensión
  • Protector de boquillas de baja tensión.
  • Conexión de baja tensión a tierra.
  • Orejas de izaje
  • Soporte para montaje a poste
  • Cambiador de derivaciones de 5 posiciones 2.5% cada una 2 arriba y 2 abajo.
  • Tapa de registro
  • Válvula de alivio
  • Válvula de drenaje
  • Placa de características.



  • transformador trifasico subestacion
  • transformador trifasico subestacion

CAPACIDADES PREFERENTES: 225, 300, 500, 750, 1000, 1250, 1500 y 2000kVA.

VOLTAJES PREFERENTES A.T.: 13,200, 13,800, 23,000, 33,000 y 34,500V.

VOLTAJES PREFERENTES B.T.: 200Y/127, 440Y/254, 460Y/266, 480Y/277.

PRUEBAS DE LABORATORIO

  • Resistencia de aislamientos de los devanados
  • Pérdidas en vacío y corriente de excitación
  • Perdidas en los devanados e impedancia
  • Relación de transformación y polaridad
  • Resistencia óhmica de los devanados
  • Rigidez dieléctrica del aceite
  • Potencial inducido
  • Potencial aplicado
  • Hermeticidad

CERTIFICACIÓN

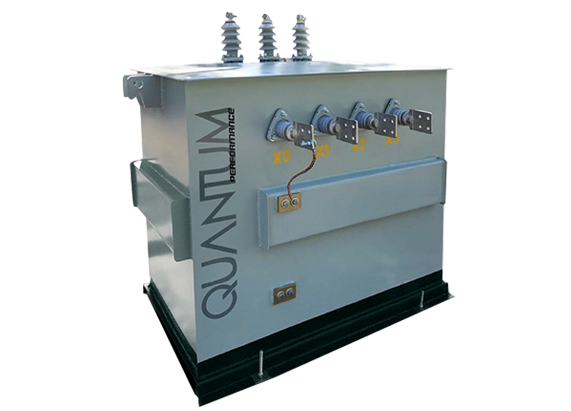

TRANSFORMADOR TIPO SUBESTACIÓN TRIFÁSICO

Transformador eléctrico de distribución aérea.
Montaje en piso.


Conexión: Delta-Estrella ó Estrella-Estrella
Temperatura: Sobreelevación de temperatura de 65° C y en tipo costa 55° C.
Tanque: Acero al carbón y/o acero inoxidable.
Altitud de operación: 2,300 m.s.n.m
Enfriamiento: ONAN (Aceite mineral y/o vegetal)
Frecuencia: 60 Hz.
Clase: 15, 25 y 34.5kV.
Recubrimiento: Pintura en polvo por método electroestático 3 mills de espesor.


  • Boquillas de porcelana para alta y baja tensión
  • Boquillas tipo espada para baja tension
  • Radiadores tipo oblea
  • Indicador del nivel de liquido aislante tipo caratula
  • Indicador de temperatura tipo caratula
  • Cambiador de derivaciones de 5 posiciones 2.5% cada una, 2 arriba y 2 abajo
  • Tapa de registro
  • Orejas de izaje
  • Válvula de alivio
  • Válvula de drenaje
  • Placa de características.
  • Con ó sin gargantas de acoplamiento a subestación
  • Recubrimiento inferior anticorrosivo

CERTIFICACIONES

ANCE

K-0000-04 CFE




CALIDAD













ISO 9001-2008

En busca permanente de la mejora continua actualmente contamos con la certificación ISO 9001:2008.

Dicha certificación le asegura la calidad de nuestros productos, procesos y una comercialización de vanguardia.

iso90012008






ANCE

La Norma Oficial Mexicana establece los requisitos mínimos de seguridad y eficiencia energética que deben cumplir los Transformadores de distribución, además establece los métodos de prueba que deben utilizarse para evaluar estos requisitos.

Esta Norma aplica a los Transformadores de distribución de fabricación nacional e importados: tipo poste, subestación, pedestal y sumergible, autoenfriados en líquido aislante, destinados al consumidor final, cuando sean comercializados en los Estados Unidos Mexicanos.

Asimismo, la Norma aplica cuando el Transformador de distribución sea objeto de reparación, reconstrucción o reinstalación con el propósito de comercializarse en territorio nacional.

ance_pedestal_15kv ance_poste_15kv ance_pedestal_25kv






K-0000-04 CFE

PROTOTIPOS APROBADOS POR LAPEM BAJO LA ESPECIFICACIÓN K-0000-04 CFE.

En Quantum Transformadores nos complace compartir y poner a su servicio la familia de Transformadores pedestal monofásico clase 15kV. En capacidades de 25, 37.5, 50, 75 y 100 kVA.

Que cumplen con la especificación K-0000-04 CFE vigente, a precios competitivos y con los mejores tiempos de entrega.

Protocolopedestal25kv Protocolopedestal37.5kv Protocolopedestal50kv Protocolopedestal75kv Protocolopedestal100kv









RECONOCIMIENTOS INTERNACIONALES



EMPRESA DEL AÑO 2013-2014.


“MEXICO QUALITY CERTIFICACTION“


Otorgado por Latin American Quality Institute


certificado_internacional




EMPRESA DE ALTA CALIDAD Y EXCELENCIA 2016-2017.


“GOLD ELITE” Galardón internacional


Otorgado por la Global Quality Foundation










PROCESO DE FABRICACION





  • Diseño

    _______________





    Nuestros Transformadores son diseñados con un moderno sistema computarizado para lograr el óptimo balance entre su costo y su nivel de eficiencia.

  • Nucléo

    _______________



    En la fabricación de nuestros equipos, se utiliza el núcleo tipo “Wescore” rectangular, construido de lámina de acero al silicio de grano orientado, el cual garantiza operar en forma silenciosa y con bajas pérdidas.

  • Bobinas

    _______________



    Llamadas también devanados. En alta tensión se utiliza alambre de cobre esmaltado y en la baja tensión cinta de aluminio. Estos se aíslan con papel insoldur que estabiliza el aislamiento contra la deshidratación, hidrólisis y la oxidación haciendo posibles temperaturas de operación más altas sin sacrificar la vida útil del Transformador.

  • Tanque

    _______________



    Contenedor del conjunto núcleo-bobinas y líquido refrigerante. Fabricado de lámina de acero al carbón y/o acero inoxidable con soldadura de microalambre. Su diseño se determina por el cálculo de los esfuerzos mecánicos (presión, vacío, cortocircuito y transporte) a los que será sometido.

  • Liquido Aislante

    _______________

    El proceso de llenado se realiza al alto vacío. El aceite que se utiliza cumple con lo establecido en la norma NMJ-123-ANCE. Siendo sometido a pruebas de rigidez dieléctrica. Se utiliza también aceite dieléctrico vegetal FR3, ecológico y con bajo punto de flamabilidad.


















DESCARGABLES

Ver Catálogo PDF

Catálogo Digital

Manual de Instalaciones

Dimensiones y pesos










NOVEDADES













Contacto



VENTAS

BOLSA DE TRABAJO



CENTRO DE NEGOCIOS GUADALAJARA

Av. Circ. Agustín Yáñez #2849
Col. Arcos Vallarta, C.P. 44950 Guadalajara Jalisco, México.

Tel. 01 (33) 3563 6764, 3563 6765

01 800 401 1000

CENTRO DE NEGOCIOS QUANTUM CELAYA

Carr. Celaya-San Miguel Allende
km. 3 S/N Celaya Guanajuato, México, C.P. 38120

Tels. 01 (461) 617 7084
617 7137 / 617 7166

01 800 833 4141

CENTRO DE NEGOCIOS QUANTUM QUERETARO

Av. Peñuelas No. 5 Int. 5
Fracc. Ind. San Pedrito Peñuelas Querétaro, Qro. C.P. 76148

Tel. 01 (44) 2220 6197

CENTRO DE NEGOCIOS INTERNACIONALES QUANTUM PANAMÁ

Cabo Marzo, Torre 1, Piso 9 Int. 901 San Francisco Panamá, Cd. Panamá

Tel. 001 (507) 6655 3850
